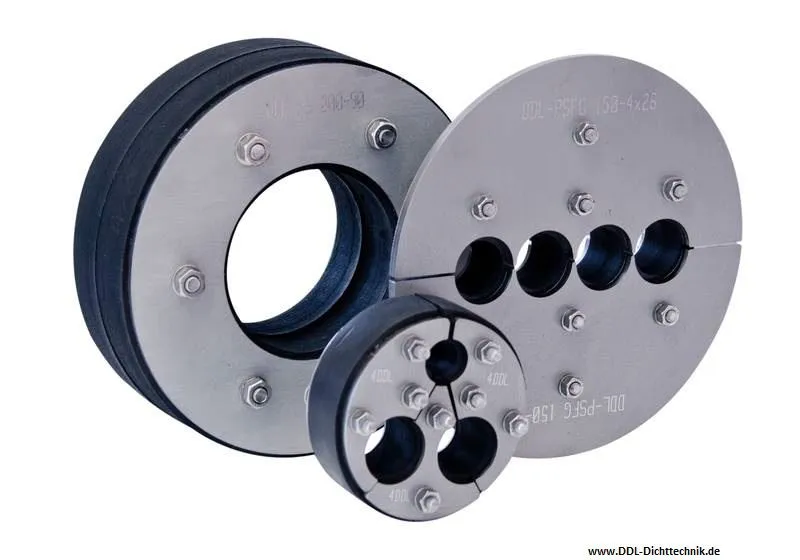

Details zu DDL Pipe Seal Pressringdichtung V2A
Die Pipe Seal Pressringdichtung V2A des Herstellers DDL ist universell im Hoch- und Tiefbau für die Bereiche Strom-, Gas- und Wasserverteilung einsetzbar. Sie ist zur Abdichtung von Rohren und Kernbohrungen aller Durchmesser geeignet und kann in einem Futterrohr sowie direkt in einer Kernbohrung montiert werden. Zudem kann nahezu jede Art von zylindrischen Medienleitungen gegen drückendes Wasser und Gase mit Hilfe dieser Pressringdichtung abgedichtet werden.
Mit der DDL Pipe Seal Kompaktdichtung können Wanddurchführungen bis zu einem Wasserdruck von 3 bar (30 mWs) druckdicht verschlossen werden. Die Pressringdichtung besteht aus einem geschlossenen Dichtelement aus hochwertigem EPDM-Kautschuk (Standardausführung), kann aber auf Wunsch auch geteilt für einen nachträglichen Einbau geliefert werden.
Die Abdichtung des Mediumrohrs wird durch Verpressen mittels vollflächiger Edelstahl-Druckplatte (V2A) und Edelstahl-Schrauben (A2-70) gewährleistet. Der Elastomerring dehnt sich gleichmäßig nach allen Seiten aus und dichtet dadurch die Rohrleitung zuverlässig ab. Außerdem dienen diese Dichteinsätze zur Führung der Rohrleitung und akustischen Abkopplung.
Standard-Anwendungsgebiete der DDL Pipe Seal Dichtungen sind Kabeleinführungen in Wohngebäude, Heizungs- oder Fernwärmeleitungen sowie Abwasser- und Gasleitungen. Zusätzlich stehen spezielle Varianten der Pressringdichtung für Trinkwasser-Anwendungen (KTW-Ausführung) oder aggressive Medien (NBR-Ausführung) zur Verfügung.
Eigenschaften der DDL Pipe Seal Pressringdichtung:
Die Pipe Seal Pressringdichtung ist (abhängig von der Dichtungsgröße) um bis zu fünf weitere Bohrungen erweiterbar, falls beispielsweise mit einer Dichtung mehrere Medien eingeführt werden sollen. Dabei ist zu beachten, dass der Abstand zwischen den Bohrungen und dem Rand der Dichtung (Außendurchmesser) mindestens 10 mm betragen muss.
Montageanleitungen mit weiterführenden Informationen stehen Ihnen zum Download bereit.
Sollten Sie Fragen betreffend der Beständigkeit oder alternativer Materialien haben, wenden Sie sich gerne an uns.
DDL’s Pipe-Seal compact annular seal is ubiquitously used for civil engineering in the sectors of power-, gas- and water distribution. It is suitable for the sealing of pipes and cables with any diameter and can be installed inside a casing pipe as well as inside a core hole.
With help of this compact seal, wall penetrations can be sealed pressure-tight against a water pressure of up to 3 bars (30 mH2O). The annular seal consists of a closed sealing element made of high-quality EPDM rubber (standard version), but is also available in a split version for installation in existing pipe systems.
Sealing of the carrier pipe is guaranteed by crimping through an all-over stainless steel pressure plate (V2A) and stainless steel bolts (A2-70). The elastomer ring expands itself steadily towards all sides and thereby seals the pipe tightly. Furthermore, these seal inserts serve for guidance and acoustic undocking.
Standard fields of application for the DDL Pipe Seal are cable inlets into buildings, (district) heating lines as well as gas and water lines. Additionally, special manufactures of the compact seal are available for the use with drinking water (KTW) or aggressive media (NBR).
Characteristics of the DDL Pipe Seal annular seal:
Depending on the size of the sealing, the Pipe Seal compact seal can be expanded by up to five more bores, in case e.g. multiple medias should be led in with one sealing only. Please be aware that in this case the distance between the single bores and the rim of the sealing (outer diameter) has to be at least 10 mm.
Installation instructions containing further information are available for download. If you have any further questions on persistence or alternative material, please do not hesitate to contact us.
